Les contrôles hors tension
La continuité des conducteurs PE (Protection Équipotentielle)

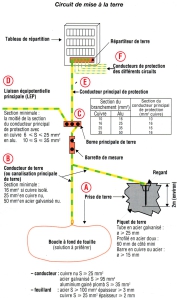

La continuité des conducteurs de protection des différents circuits et des liaisons équipotentielles principales et locales doit être mesurée afin de vérifier qu'il n'y ait pas de coupure. La mesure se fait entre le répartiteur de terre du tableau d'arrivée et chaque conducteur PE raccordé au niveau des prises de courant, des dispositifs de connexion des luminaires (DCL) et des boites de connexions. La continuité entre la prise de terre du bâtiment et le bornier de terre du tableau de protections doit aussi être vérifiée. |  Circuits de mise à la terre |
Fondamental :
Appareil utilisé : Contrôleur d'installation en position RLO
Valeur attendue : inférieure à 2 Ω, l'appareil émet alors un signal sonore.
Résistance d'isolement
L'isolement consiste à vérifier qu'il n'y a pas de court-circuit entre une phase et un neutre ou entre une phase et la terre.
Fondamental :
Appareil utilisé : Mégohmmètre ou Contrôleur d'installation en position RISO
Valeur attendue : supérieur à 0,5 MΩ en BTB avec une tension d'essai minimum de 500 V =.
Aucun récepteur branché (ampoules, appareils ménagés, moteurs...)
Nota : la résistance d'isolement des câbles chauffants noyés dans les parois des bâtiments doit être au moins égale à 250 000 ohms.
