Les vérifications visuelles
Type et calibre des protections différentielles

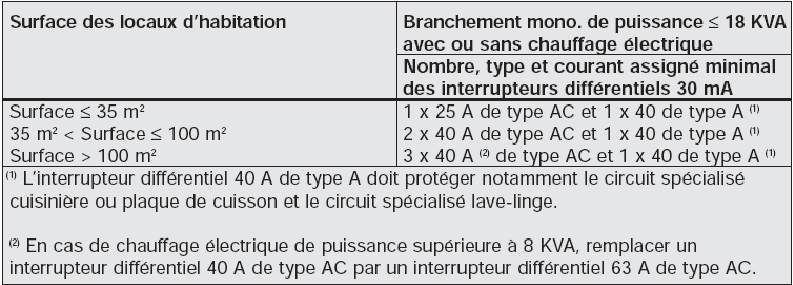

Il s'agit ici de vérifier le nombre, le type et la sensibilité des dispositifs différentiels. Le tableau suivant vous donne le minimum à prévoir :
Calibre des protections et section des conducteurs

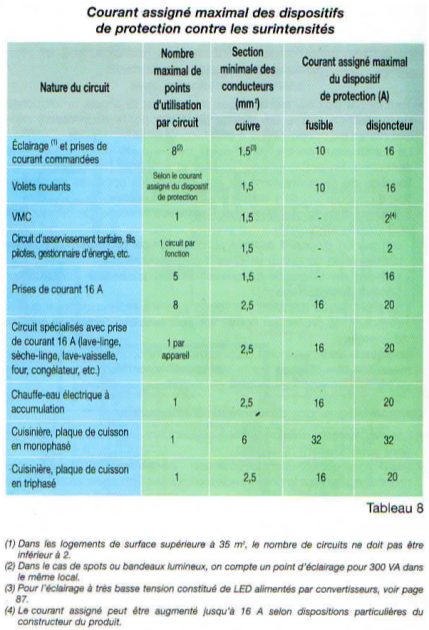

Pour les dispositifs de protection contre les surintensités il faut vérifier l'adéquation courant assigné / section du conducteur à l'aide du tableau suivant :
Attention :
Certains circuits dit "circuits spécialisés" comportent une protection pour une utilisation, il est interdit de brancher autre chose sur ces circuits. Par exemple, il est interdit d'ajouter une prise de courant sur le circuit du chauffe eau électrique ou d'un congélateur...
Couleurs
La norme C15-100 n'impose que deux couleurs :
le BICOLORE VERT/JAUNE pour les circuits de mise à la terre (protection équipotentielle : PE)
le BLEU CLAIR pour le neutre.
Concernant les phases, on applique des règles dites "règles de l'art" qui sont habituellement suivies par les électriciens :
le rouge pour les phases raccordées aux protections (fusibles ou disjoncteurs)
le orange, le violet, le marron ou le noir pour le reste.
Pour les montages d'une minuterie ou d'un télérupteur, une des bornes des boutons poussoirs est souvent raccordée au conducteur de neutre, le deuxième conducteur sera alors généralement noir.
Schéma unifilaire du tableau de protection

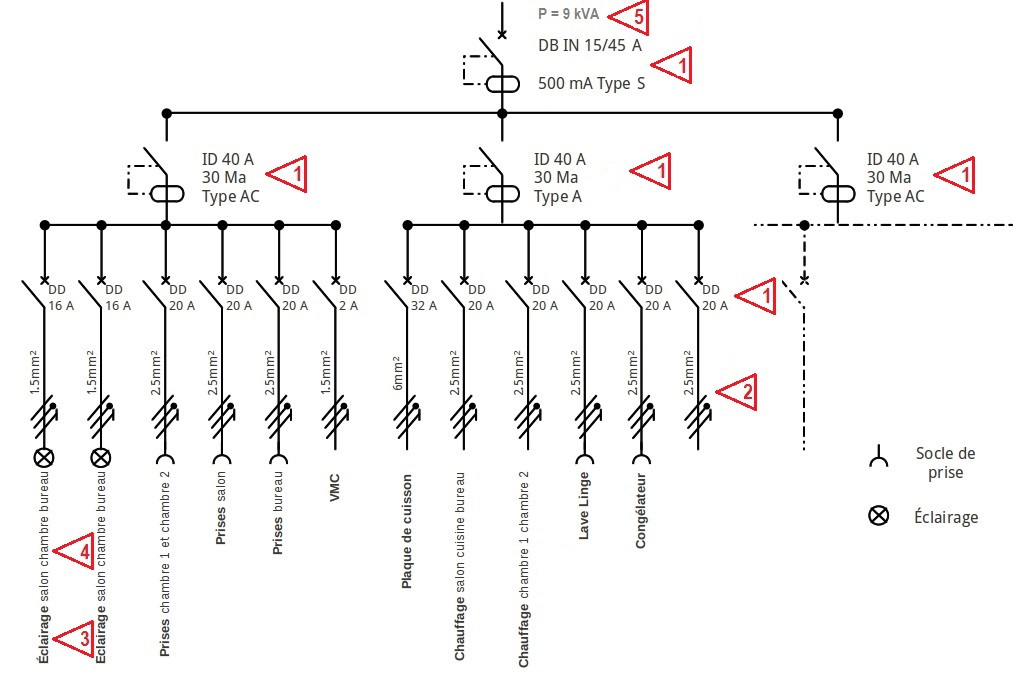

C'est le seul schéma obligatoire , il doit être présent dans le tableau électrique de chaque installation. Les informations suivantes doivent être présentes sur ce schéma :
La nature et le type des dispositifs de protection et de commande.
Le nombre et la section des conducteurs.
Les types d'application des circuits.
Les locaux desservis.
La puissance prévisionnelle.
