Bac Pro ELEEC : Lp St Joseph Fougères

Calcul du courant absorbé par un moteur asynchrone triphasé

Puissance utile : Pu		Kw
Tension composée du réseau : U		V
Rendement
Facteur de puissance

---



Calcul du courant absorbé par un moteur asynchrone monophasé

Puissance utile : Pu		Kw
Tension simple du réseau : V		V
Rendement
Facteur de puissance

---



Calcul de la résistance et de la réactance d'un réseau HT

Tension composée au secondaire : Un		V
Puissance de court-circuit du réseau HT : SkQ		MVA
Facteur de charge : m
	Haut

---

Calcul de la résistance et de la réactance d'un transformateur HT /BT (source LEGRAND)

Tension composée au secondaire : Un		V
Tension de court-circuit du transformateur : Ucc		%
Puissance assignée du transformateur : STR		kVA
Facteur de charge : m
	Haut

---

Calcul de la résistance et de la réactance d'un câble

Longueur du câble : L		m
Section du câble : Sc		mm²
Nombre de câble par phase : nc	1 2 3
Résistivité du câble	0.0225 cuivre 0.037 alu 0.01851 cuivre (Ik max) 0.02314 cuivre (Ik min) 0.0294 alu (Ik max) 0.0368 alu (Ik min)	Ohm.mm²/m
Réactance linéique du câble	0.08 câble mono ou multi en trèfle 0.09 câble mono jointif en nappe 0.13 câble mono séparés de + d'un diam.	mOhm/m
	Haut

---

Calcul de la résistance et de la réactance d'un jeu de barres (source MERIN GERIN)

Longueur du jeu de barres : L		m
Section d'une barre : SB		mm²
Nombre de barres : nB	1 2 3
Résistivité du jeu de barres		Ohm.mm²/m
	Haut	Rmq : R et X sont négligés dans la méthode LEGRAND

---

Calcul d'un courant maxi de court-circuit triphasé (source LEGRAND)

Tension simple du réseau : V		V
Facteur de tension : Cmax
Facteur de charge : m
Résistance de la phase : R		mOhm
Réactance de la phase : X		mOhm
	Haut

---

Calcul d'un courant maxi de court-circuit biphasé (source LEGRAND)

Tension simple du réseau : V		V
Facteur de tension : Cmax
Facteur de charge : m
Résistance de la phase : R		mOhm
Réactance de la phase : X		mOhm
	Haut

---

Calcul d'un courant maxi de court-circuit en monophasé (source LEGRAND)

Tension simple du réseau : V		V
Facteur de tension : Cmax
Facteur de charge : m
Résistance de la phase : Rph		mOhm
Réactance de la phase : Xph		mOhm
Résistance du neutre : Rn		mOhm
Réactance du neutre : Xn		mOhm
	Haut

---

Calcul d'un courant mini de court-circuit ou courant de défaut (source LEGRAND)

Tension simple du réseau : V		V
Facteur de tension : Cmin
Facteur de charge : m
Coefficient : a	SLT TN (a = 1) SLT IT sans neutre (a = 0.86) SLT IT avec neutre (a = 0.5)
Résistance de la phase : Rph		mOhm
Réactance de la phase : Xph		mOhm
Résistance du PE : RPE		mOhm
Réactance du PE : XPE		mOhm
	Haut

---

Calcul de la chute de tension dans un conducteur (source LEGRAND)

Nature du circuit	monophasé triphasé
Tension simple du réseau : V		V
Résistivité du conducteur	0.0225 cuivre 0.037 alu	Ohm.mm²/m
Réactance linéique du circuit	0.08 câble mono ou multi en trèfle 0.09 câble mono jointif en nappe 0.13 câble mono séparés de + d'un diam.	mOhm/m
Longueur du circuit : L		m
Section du conducteur : S		mm²
Courant d'emploi du circuit : IB		A
Facteur de puissance du circuit
	Haut

---

Calcul de la chute de tension dans un conducteur (source MERLIN GERIN)

Nature du circuit	monophasé : deux phases monophasé : phase et neutre triphasé
Résistivité du conducteur	0.0225 cuivre 0.037 alu	Ohm.mm²/m
Réactance linéique du circuit	0.08 câble mono ou multi en trèfle 0.09 câble mono jointif en nappe 0.13 câble mono séparés de + d'un diam.	mOhm/m
Longueur du circuit : L		m
Section du conducteur : S		mm²
Courant d'emploi du circuit : IB		A
Facteur de puissance du circuit
	Haut

---

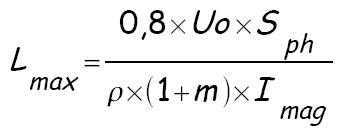

Vérification de la longueur maximale protégée en SLT TN

Tension simple du réseau : Uo		V
Section de la phase : Sph		mm²
Résistivité des conducteurs	0.0225 cuivre 0.037 alu	Ohm.mm²/m
m = Sph / Spe
Courant de déclenchement du disjoncteur : Imag		A
	Haut

---

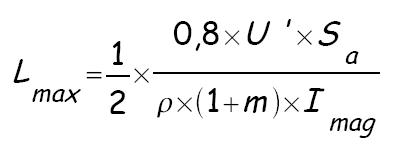

Vérification de la longueur maximale protégée en SLT IT

Tension simple réseau si neutre distribué : U' Tension composée réseau si neutre non distribué : U'		V
Section du neutre si neutre distribué : Sa Section phase si neutre non distribué : Sa		mm²
Résistivité des conducteurs	0.0225 cuivre 0.037 alu	Ohm.mm²/m
m = Sph / Spe
Courant de déclenchement du disjoncteur : Imag		A
	Haut

---
