Dénomination des câbles et conducteurs

Caractéristiques

Nature de l'âme

L'âme conductrice doit présenter une résistivité (Rho : ρ) très faible pour limiter les pertes par effet Joule et les chutes de tension.

On emploie le cuivre ou l'aluminium. La valeur de l'intensité qui circule dans l'âme est fonction de la surface de la section. Les sections normalisées vont de 0,5 mm² à 630 mm².

Remarque

Nature de l'isolant

Elle doit présenter une très grande résistivité. On emploie:

  • le polychlorure de vinyle (PVC) ou le polyéthylène

  • le caoutchouc butyle vulcanisé (PRC). PVC = polychlorure de vinyle. PRC caoutchouc synthétique ou butyle vulcanisé.

Les isolants utilisés sont caractérisés par leur tension nominale d'isolement. La tension nominale du câble doit être au moins égale à la tension nominale de l'installation.

Différentes tensions nominales de câbles en basse tension 250 ou 300 V. 500, 750 ou 1 000 V.

Souplesse et résistance mécanique

L'âme doit être assez souple pour suivre les tracés compliqués des canalisations. La souplesse d'un câble dépend du nombre de brins pour une même section conductrice. Elle se répartit en 6 classes

  • âmes rigides : classe 1

  • âmes les plus souples classe 6.

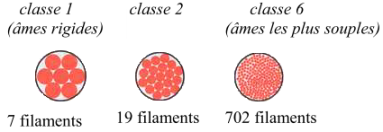

Exemple ci-dessous pour une section de 50 mm²

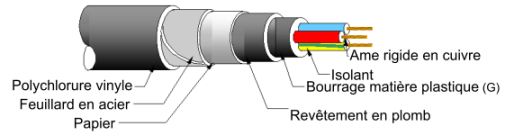

Les caractéristiques mécaniques de l'enveloppe isolante ne sont pas toujours suffisantes pour protéger le câble des influences externes. On est conduit à recouvrir l'enveloppe isolante par un ou des revêtements de protection supplémentaires qui améliorent des caractéristiques :

  • mécaniques (résistance à la traction à la torsion-flexion. aux chocs)

  • physiques (résistance à la chaleur, au froid, à l'humidité, au feu)

  • chimiques (résistance à la corrosion, au vieillissement).

On utilise des enveloppes en matériaux synthétique (PVC) ou métalliques (feuillards d'acier, d'aluminium ou plomb).
