Vérification des longueurs protégées.

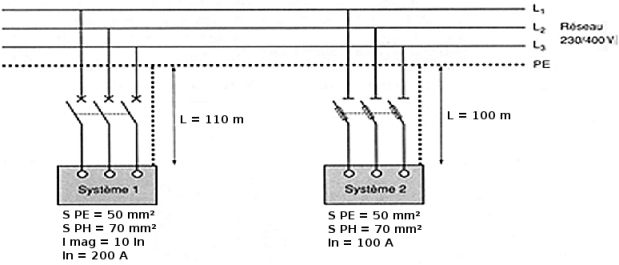

Soit le schéma ci-dessous :
Question
Calculez la longueur protégée du système 1
LMAX < √3/2 x [ (0.8 x Uo x Sph) / (ρ x (1 + m) x Ia) ]
LMAX < √3/2 x [ (0.8 x 230 x 70) / (22.10-3 x (1 + 70 / 50) x 10 x 200) ]
LMAX < 105.6 m
LMAX est inférieure à L installée (110 m), la protection des personnes contre les contacts indirects n'est donc pas bonne.
Question
La longueur est-elle correcte ? si non, que doit-on faire pour assurer la protection ?
Non, il faut augmenter la section des phases ou celle du PE (solution la moins coûteuse).
Si SPE = SPH , LMAX = 126.7 m
Question
Mêmes questions pour le système 2, on considérera que SPE = SPH / 2
Par tableau :
Pour un aM 100 A avec SPE = SPH = 70 mm², LMAX = 211 m
Coefficient de correction pour SLT IT sans neutre : 0.86
Coefficient de correction pour SPE = SPH / 2 : 0.67
LMAX = 211 x 0.86 x 0.67 = 121,5 m, la protection des personnes contre les contacts indirects est donc assurée.
