Préambule
Objectifs
Être capable de déterminer sur des courbes obtenues à l'oscilloscope les principales grandeurs des signaux
Pré-requis
TD sur le réseau triphasé

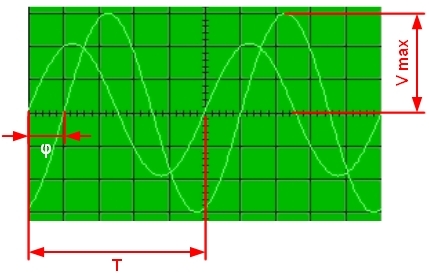

Quelques grandeurs à localiser sur des courbes :
φ : le déphasage en degrés ou en radians
T : la période souvent en millisecondes toujours en seconde dans les formules
Vmax : tension crête
Quelques formules :
fréquence du signal en Hertz : f = 1 / T
la pulsation en radians par seconde : ω = 2.π / f
le déphasage en degré : φ = 360 x t / T avec t représentant la durée du déphasage.
φ > 0 si le 2e signal est en retard sur le signal de référence, φ < 0 si le signal est en avance.
